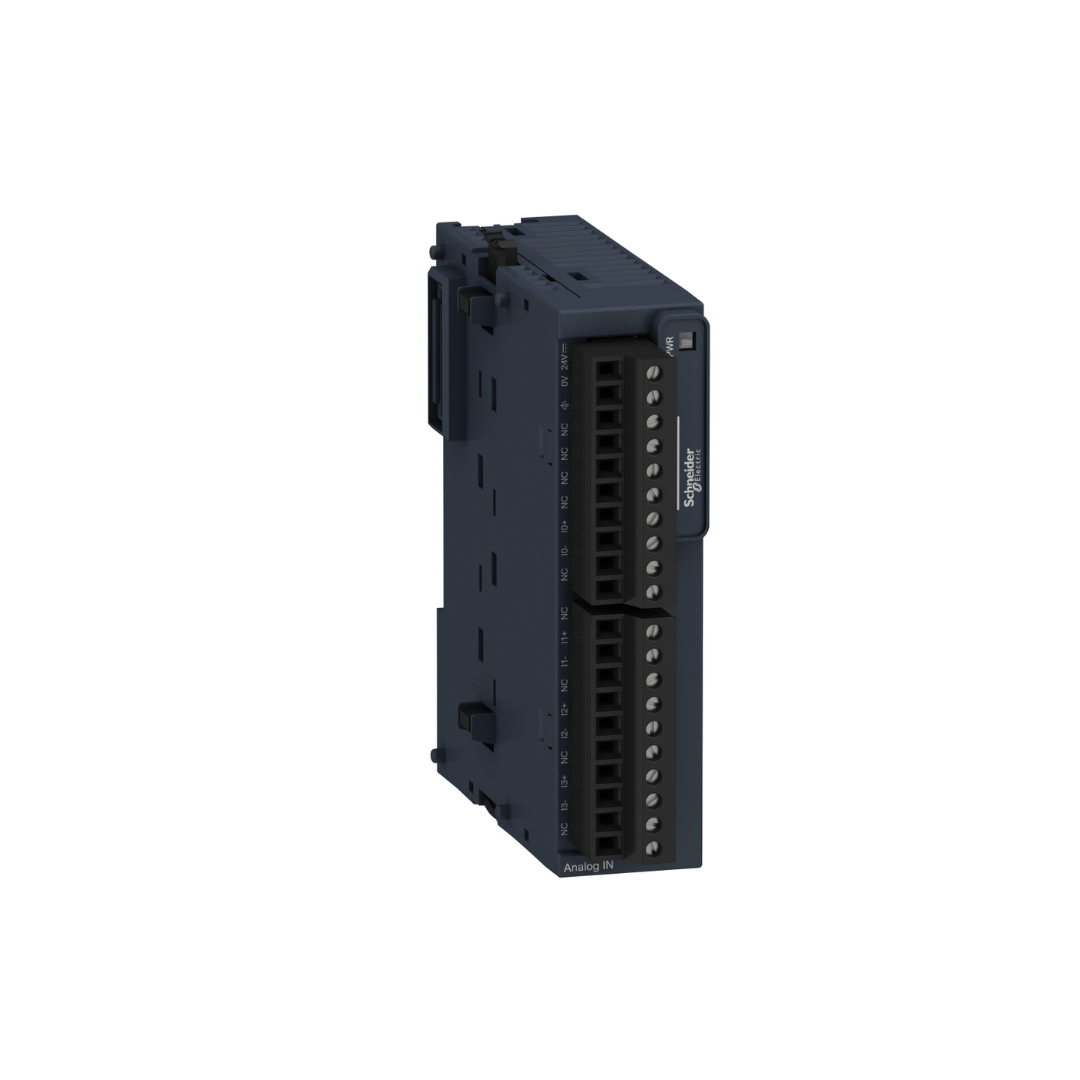

MODULO TM3AI4 4 ENTRADAS ANALOGICAS

El forma parte de la gama Modicon TM3, una oferta de módulos de E/S de ampliación para Modicon M221, M241, M251 y M262. El MODULO TM3AI4 4 de SCHNEIDER ELECTRIC proporciona 4 entradas con 12 bits de signo + y una resolución de 11 bits. Se trata de un módulo de entrada t nominal de 24 VCC y un consumo de 35 mA a 5 VCC mediante un conector de bus sin carga, 45 mA a 5 VCC mediante un conector de bus a plena carga, 3 mA a 24 VCC mediante una fuente de alimentación externa.

Este producto es capaz de controlar variadores de velocidad o cualquier dispositivo equipado con una entrada de corriente o tensión. Existe un aislamiento entre la entrada y la alimentación a 15 VCA, entrada y lógica interna a 5 VCA. Se suministra con un terminal de tornillo extraíble para la conexión eléctrica con ajuste de paso de 3,18 mm para las entradas y la alimentación. Es un producto con clasificación IP2.

Sus dimensiones son 23,6 mm (ancho) x 7 mm (profundidad) x 9 mm (alto). Pesa ,11 kg. Este módulo es compatible con los controladores lógicos Modicon M262, Modicon M241, Modicon M251 y Modicon M221. Admite riel TH35-15 de tipo sombrero superior, tipo TH35-7.5 conforme a IEC 6715 y placa o panel con montaje en kit de fijación. Los módulos de ampliación Modicon TM3 tienen un mecanismo de enclavamiento simple. Un conector de ampliación de bus se utiliza para distribuir datos y la fuente de alimentación al montar los módulos Modicon TM3 con controladores lógicos. Aumente el rendimiento de su controlador con el sistema de E/S Modicon TM3 diseñado especialmente para los controladores lógicos Modicon M221, M241 y M251.

FICHA TÉCNICA MODULO TM3AI4
