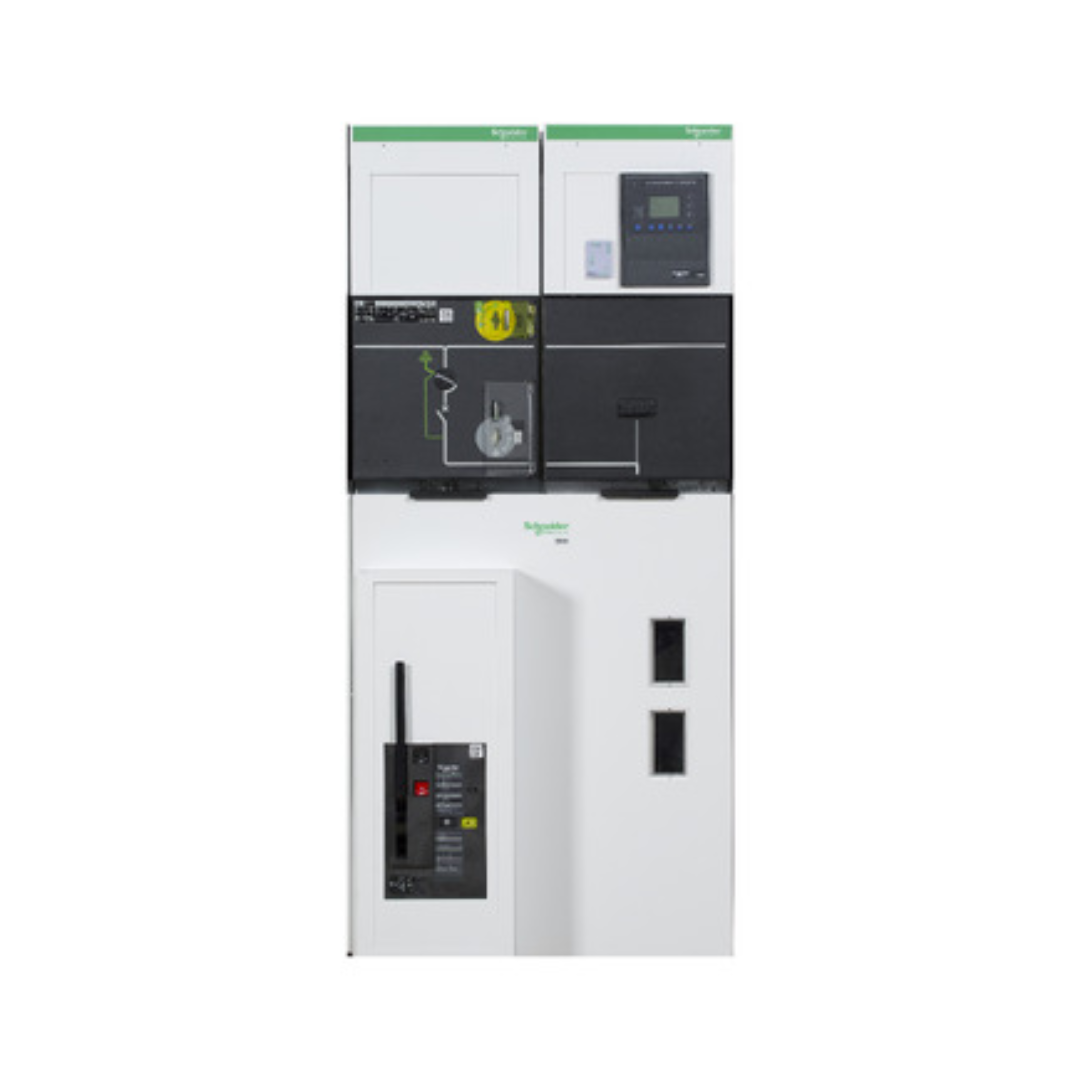

CELDA MEDIA TENSION QM SM6-24

Celda modular de media tensión SM6 24kV Secc Fusible CI1 BobinaApert 220 Vca c/AuxCont de SCHNEIDER ELECTRIC

Gama de producto: SM6-24
Tipo de tecnología: Celda Aislada en Aire (AIS)
Nombre Corto del Dispositivo: QM 375
Clasificación de arco interno: A-FL Parte superior gases de salida
Gas de deflagración: Gases de salida Parte superior
Protección de arco interno: 12,5 kA 1 s
Frecuencia asignada de empleo: 50 Hz
Tensión de ensayo dieléctrico: 24 kV
[Icw] Intensidad de corta curación admisible: 95 kV peak
Tensión de servicio: 13.8 kV
Límites de tensión de medida: 9…18 kV
Corriente nominal: 630 A
[Icw] Intensidad de corta curación admisible: 16 kA rms 1 s
Normas: IEC 62271-200

Conexión de cables: 1 Unipolar 95 mm² por fase
Entrada de cable: Inferior
Intensidad asignada de barras: 630 A
Tipo de operario: Mando CI1
Límites tensión del circuito de control: DIN indicación del fusible fundido
Composición del dispositivo: Thermal sensor TH110
Masa: 130 kg
Ancho: 375 mm
Fondo: 940 mm

FICHA TÉCNICA CELDA DE MEDIA TENSIÓN QM
