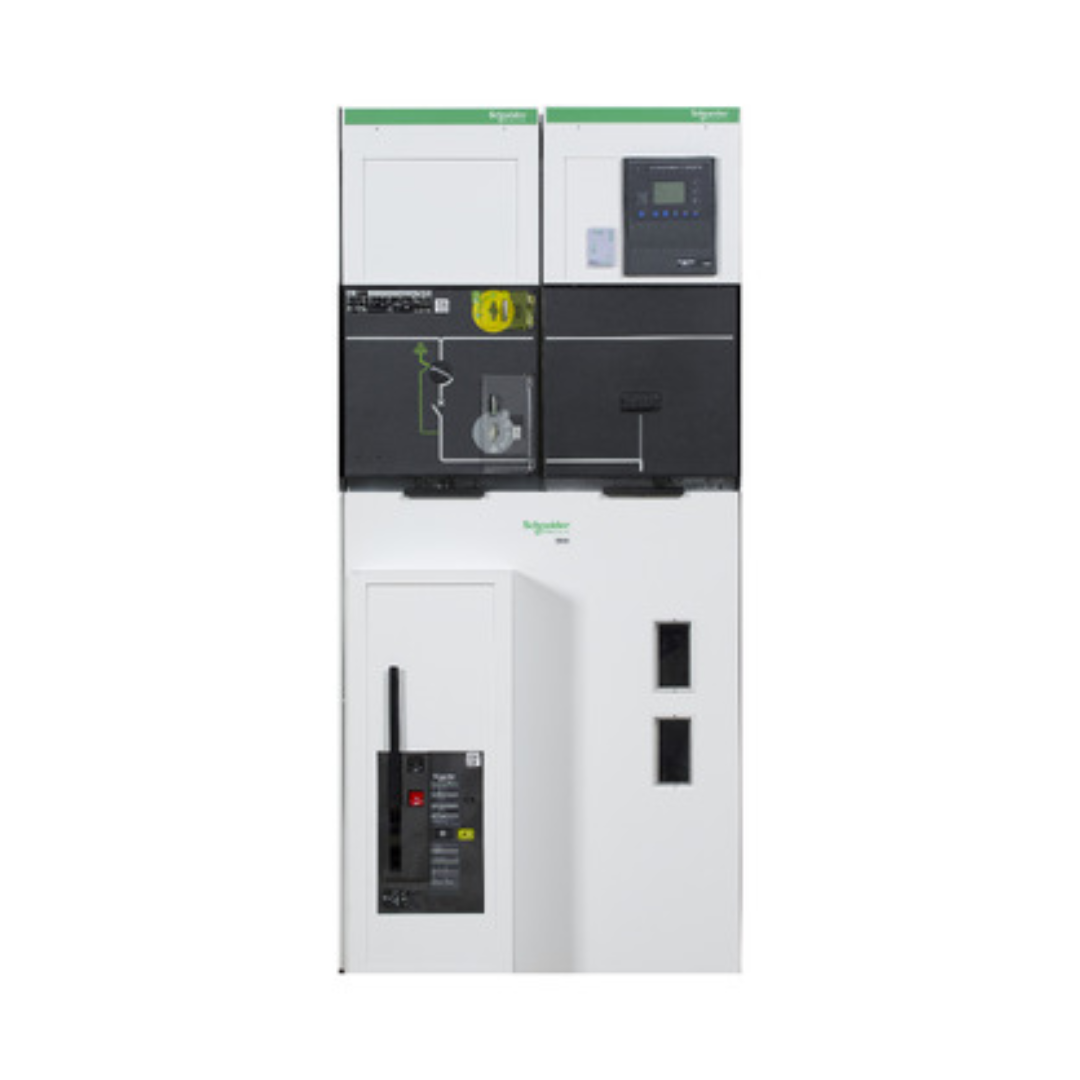

CELDA MEDIA TENSION IM – SM6-24

FICHA TÉCNICA CELDA DE MEDIA TENSIÓN IM

Celda modular de media tensión SM6 24kV Seccionador bajo carga CIT manual c/Aux Cont de SCHNEIDER ELECTRIC

Gama de producto: SM6-24
Tipo de tecnología: Celda Aislada en Aire (AIS)
Clasificación de arco interno: A-FL Parte superior gases de salida
Protección de arco interno: 12,5 kA 1 s
Frecuencia asignada de empleo: 50 Hz
Tensión de ensayo dieléctrico: 24 kV
[Icw] Intensidad de corta curación admisible: 95 kV peak
[Uimp] Tensión asignada de resistencia a los choques: 38 kV rms 50 Hz for 1 min
Tensión de servicio: 13.8 kV
Corriente nominal: 630 A
[Icw] Intensidad de corta curación admisible: 16 kA rms 1 s
Normas: IEC 62271-200
Conexión de cables: 1 95 mm² por fase
Intensidad asignada de barras: 630 A
Composición del dispositivo: Thermal sensor TH110
